Oven saranan purkaminen ja kokoaminen (3)
Ratkaisu
Ennen kuin aloitat huoltotoimenpiteet, sammuta laite ja irrota verkkopistoke pistorasiasta.
Ole aina varovainen siirtäessäsi laitteita, sillä raskaiden laitteiden siirtämiseen tarvitaan kaksi henkilöä.
Käytä aina suojakäsineitä ja suljettuja jalkineita.
Huomaa, että itsekorjauksella tai ei-ammattimaisella korjauksella voi olla turvallisuusvaikutuksia, jos sitä ei tehdä oikein
OVEN SARANAN PURKAMINEN JA KOKOAMINEN
1. Kansi

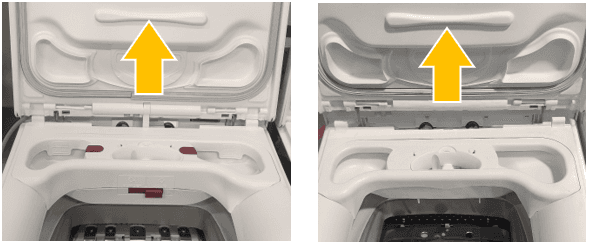

Nosta kahvaa nostaaksesi kantta.

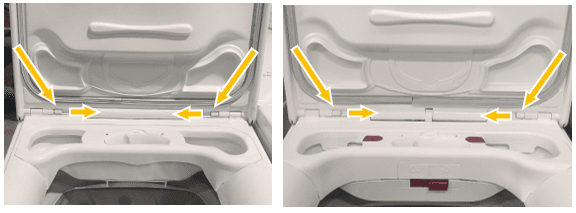

Irrota kaksi saranatappia sisäpuolta kohti. (alla näet kaksi erilaista versiota)
Nosta kansi ylös ja poista se. (alla näet kaksi erilaista versiota)
Toista nämä vaiheet päinvastaisessa järjestyksessä.
Ennen kuin puutut laitteeseen, aseta suoja rummun yläpuolelle, jotta pienet osat eivät putoaisi altaan sisään.
2. Ohjauspaneeli
Työnnä ruuvimeisseli sivureikiin kuvan osoittamalla tavalla ensin toiselle puolelle ja sitten toiselle, varoen aina asettamalla suoja kaapin ja ruuvimeisselin väliin maalin naarmuuntumisen välttämiseksi.
Laajenna ohjauspaneelia vipua alaspäin ja avaa pidikkeet, jotka kiinnittävät sen paikalleen.
Nosta ohjauspaneelin etuosaa hieman.
Siirrä sitä taaksepäin.
2.1 Kokoonpano
Työnnä ohjauspaneelissa olevat juoksutapit (1) pesukoneen sivuilla oleviin kiskoihin (2).
Kierrä sitä eteenpäin.
Paina ohjauspaneelia eteenpäin, kunnes se on täysin kiinni.
Avaa ylempi leikkuurengas.
Irrota paljekumitiiviste yläpuolelta
3. Paljeta tiiviste
Irrota vasen ja oikea sivupaneeli (katso vastaava luku).
Irrota johdot eri tuista (merkitty nuolilla).
Avaa kiristin ruuvimeisselillä varoen rei'ittämästä paljastiivistettä tai rikkomatta lukkorengasta.
Poista palje varoen, ettet pilaa kahta jalustaa.
Kokoonpanossa.
Voitele koko imuistuin, johon paljekumitiiviste asetetaan.
Voitele paluuputken sisään työnnettävä paljekumi.
(Nuolet eivät osoita alaosaa, koska se on piilotettu.)
Voiteltuasi kaksi istuinta, tuloistuimen ja paljekumi tiivisteen.

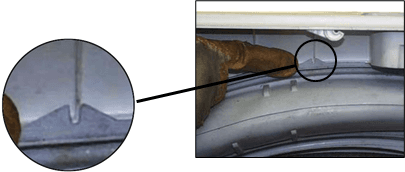

Etsi viitesymbolin sijainti tuloaukon reunasta.
(havainnollistava kuva, voi poiketa pesukoneen mallista)
Viitesymbolin sijainti paljeessa tiivisteessä.
Aseta tiiviste tuloaukon ja hitsatun altaan väliin.
Sijoita molemmat viitteet niin, että ne vastaavat toisiaan.
Työnnä paljekumitiiviste lastausaukkoon.
Voitele lukitusrenkaan osa, joka on tarkoitus työntää paljekumitiivisteeseen
kiinnitä se tiukasti hitsattuun altaaseen.
Voitele nuolen osoittama paljekumi tiivisteen istuin.
Aseta lukitusrengas paljekumitiivisteen ja tuloaukon väliin.
(havainnollinen kuva, voi poiketa pesukoneen mallista)
Tarkista, että palje on asetettu tarkasti ja että referenssi lovet on asetettu oikein.
Molemmilta puolilta.
Tarkista, että lukkorengas on asetettu täydellisesti istuimeensa koko kehän ympäri.
Yhdistä lukkorenkaan kaksi päätä.
Kiristä putkiavaimella (varo rikkomasta rengasta).
Toista tällä lukkorenkaalla suoritetut toimet siten, että lukitusrengas kiinnittää paljekumitiivisteen tuloaukkoon.
4. Sivupaneelit
Poistamalla sivupaneelit pääset pesukoneen kaikkiin osiin.

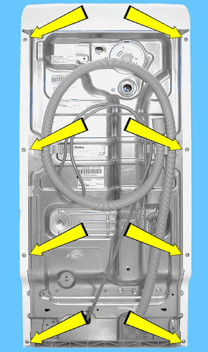

Irrota ruuvit, joilla oikea tai vasen sivupaneeli (laite edestä katsottuna) kiinnittyy takapaneeliin.
Siirrä sitä pesukoneen takaosaa kohti
jotta se voidaan poistaa yläohjaimista, jotka on merkitty nuolilla piirustuksessa.
5. Elektroninen painekytkin
Irrota ohjauspaneeli (katso asiaankuuluva kappale).
Liu'uta liitin irti.
Paina kielekkeitä, joilla se kiinnittyy koteloon, ja poista se.
Vedä pieni putki, joka yhdistää sen painekammioon.
Toista nämä vaiheet päinvastaisessa järjestyksessä.
Kun vaihdat mitään, katso koodia, joka näkyy korjattavaa laitetta koskevassa varaosaluettelossa.
Irrota oven lukituksen johdot kaapeleiden läpivienneistä, jotka on merkitty nuolilla.
Avaa lukitusrengas, joka kiinnittää paljekumitiivisteen tuloaukkoon, ja poista se istuimeltaan.
Irrota kaksi ruuvia, joilla tuloaukko kiinnittyy takapaneeliin ja etupaneeliin.
Vasen puoli
Irrota kaksi ruuvia, joilla tuloaukko kiinnittyy takapaneeliin ja etupaneeliin.
Oikea puoli
Irrota liittimet
Levitä / katkaise puristimet, jotka tukkivat vesiannostelijaan johtavat putket.
Vedä putket irti
Työnnä kahta pidikettä (1) kohti laitteen sisäosaa ja käännä magneettiventtiiliä (2) samanaikaisesti vastapäivään.
Ota se pois paikaltaan
Sijoita tulo moottorin alle helpottaaksesi tuloaukkoa.
Työnnä tuloaukkoa eteenpäin magneettiventtiilin tuen irrottamiseksi takapaneelista ja nosta sitä hieman ylös.
(havainnollistava kuva, voi poiketa pesukoneen mallista)
Irrota tulopuoli etupaneelista.
Irrota oikea ja vasen etujouset tuloaukosta.
Irrota johdinliitin oven viivejärjestelmästä.
Imu magneettiventtiileillä
Toista nämä vaiheet päinvastaisessa järjestyksessä
5. Vesiannostelija
Nosta kansi.
Poista pesuainelokero.
Poista ohjauspaneeli (katso asiaankuuluva kappale)
Levitä / katkaise puristimet, jotka tukkivat vesiannostelijaan johtavat putket.
Vedä putket irti
Käytä uudelleen kokoamisessa leirejä, joilla on samat ominaisuudet.
Halkaisijaltaan 20,5 mm
Irrota kielekkeet, joilla se on kiinnitetty tuloaukkoon
