Pyykinpesukone - Kuinka vaihtaa oven lukko (2)

Soveltuu

• Pyykinpesukone

Ratkaisu

Viittaa aina tuotteesi käyttöohjeen turvallisuustietoihin ennen minkään korjaus- tai huoltotoimenpiteen suorittamista. https://www.electrolux.com/tuki/kayttoohjeet/

VAROITUS! SÄHKÖISKUN VAARA

Ennen minkään korjaus- tai huoltotoimenpiteen aloittamista, sammuta laite ja irrota verkkopistoke pistorasiasta.

VAROITUS! LOUKKAANTUMISVAARA

Ole aina varovainen siirtäessäsi laitteita. Raskaiden laitteiden kohdalla on turvallisinta, että kaksi henkilöä siirtää niitä. Käytä aina suojakäsineitä ja turvajalkineita. Pidä suojakäsineitä koko ajan suojautuaksesi terävistä reunoista aiheutuvilta leikkauksilta.

VAROITUS! SILMÄVAURION VAARA

Käytä suojalaseja, jos suoritat huolto- tai korjaustöitä, joihin liittyy jousia.

VAROITUS! PURISTUMISVAARA

Käytä suojakäsineitä, jos suoritat huolto- tai korjaustöitä, jotka liittyvät hihnoihin.

VAROITUS! TUKEHTUMISVAARA

Pienet osat eivät sovellu alle 3-vuotiaille lapsille. Pidä kaikki pienet osat ja pakkausmateriaalit lasten ulottumattomissa.

Vain aikuiset saavat käyttää tai asentaa tuotteen.

Ennen huoltotoimenpiteitä, katkaise vedentulo laitteeseen. Tyhjennä aina laite kaikesta vedestä. Kaikki huoltotoimenpiteet tulisi suorittaa laitteen ollessa pystyasennossa. Jäljellä oleva vesi voi vahingoittaa elektroniikkaa, jos laite asetetaan mille tahansa sivuistaan.

Varmista, että käytät tuotetta vain sen määrättyyn tarkoitukseen ja varmista, että se on yhteensopiva osa tarkoitettuun tuotteeseen.

Älä käytä tai asenna tuotetta, jos se on vaurioitunut.

Huomioithan, että itsekorjaus tai ammattitaidoton korjaus voi aiheuttaa turvallisuusseurauksia, jos sitä ei tehdä asianmukaisesti, ja saattaa mitätöidä takuun. Tarvittavan tietotaidon omistaminen on olennaista.

KUINKA VAIHTAA OVEN LUKKO, JOHTOSARJA

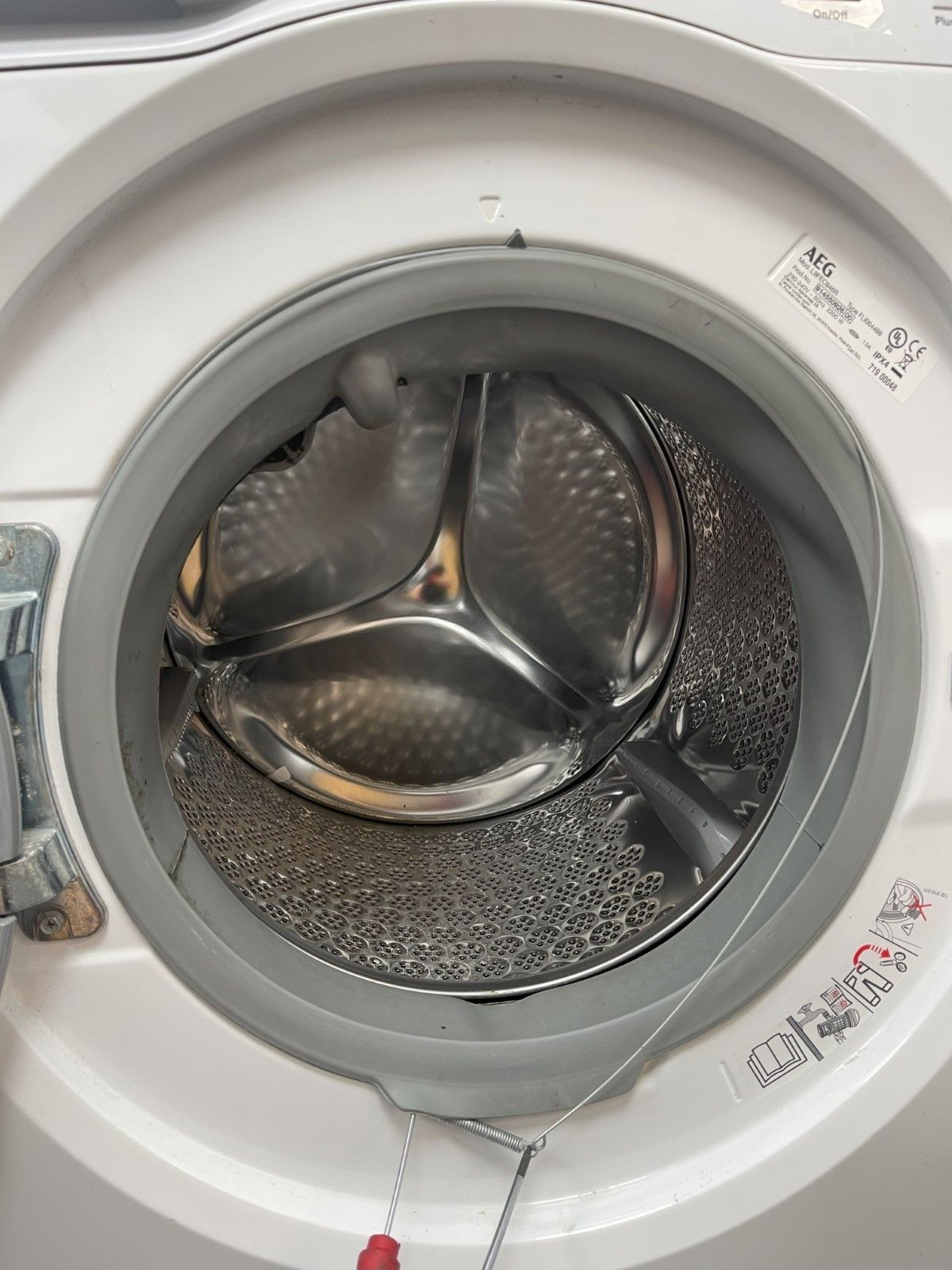

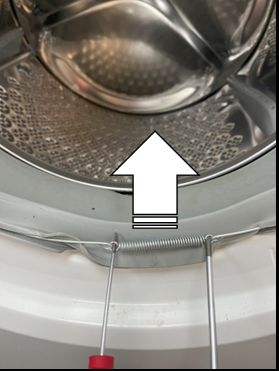

1. Käytä kahta pientä ruuvimeisseliä venyttääksesi jousta poistaaksesi jännityksen liitosrenkaasta.

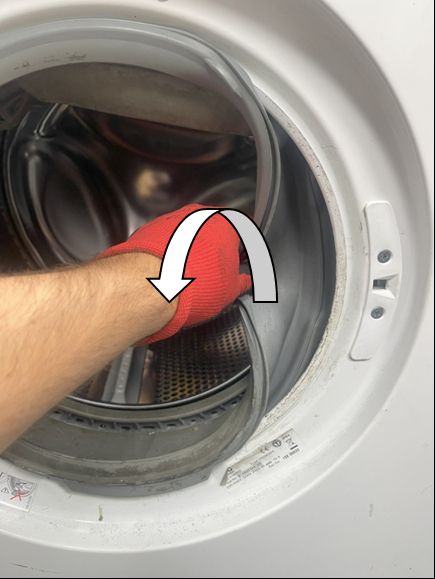

2. Kun otat jännityksen pois liitosrenkaasta, vedä sitä eteenpäin ja irrota se oven tiivisteestä.

3. HUOMAUTUS: Kokoa laite uudelleen toistamalla vaiheet käänteisessä järjestyksessä käyttäen ruuvimeisseleitä jousen jännityksen poistamiseen ja aseta se takaisin oven tiivisteen uraan.

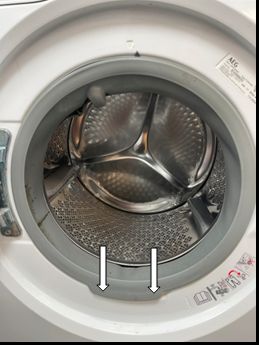

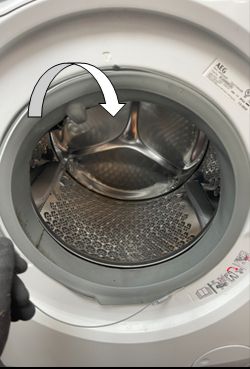

4. Vedä oven tiiviste pois laitteen kehyksestä.

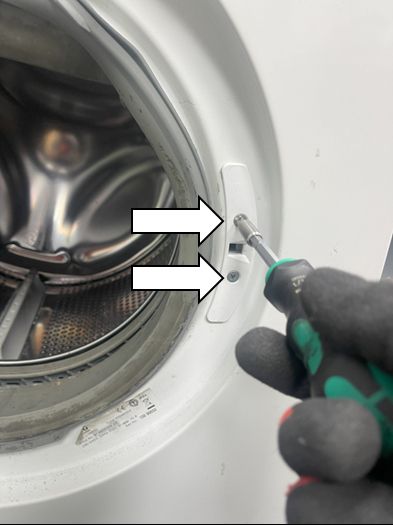

5. Ruuvaa auki kaksi PH2-ruuvia ovenlukosta ja poista peitelevy.

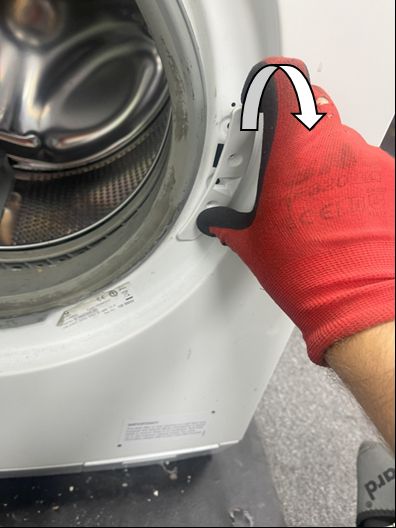

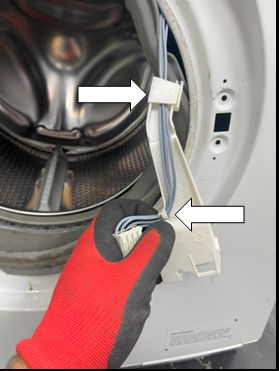

6. Irrota oven lukon kiinnike oven lukon johtosuojasta.

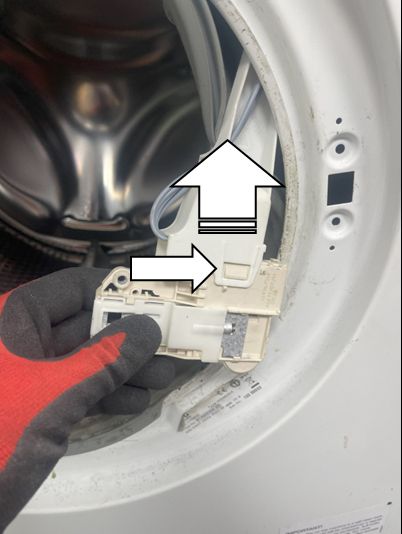

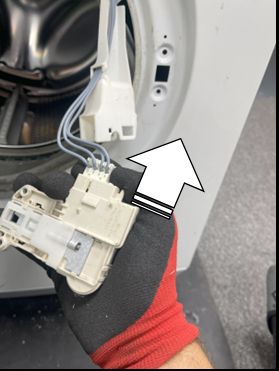

7. Irrota johdinsarjan liitin ovenlukosta. Varo vahingoittamasta liitintä. Irrota ovenlukon johtosarja suojakotelosta.

8. Avaa pesuainelokero ja paina lokeron takana olevaa välilehteä vapauttaaksesi pesuainelokeron.

9. Ruuvaa auki kaksi 8 mm ruuvia pesukoneen kannen takaa ja liu'uta kansi taaksepäin vapauttaaksesi sen.

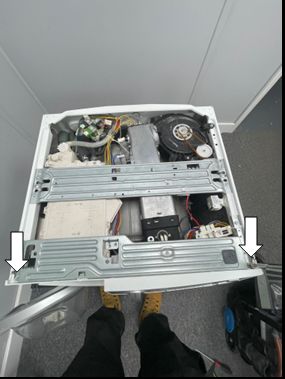

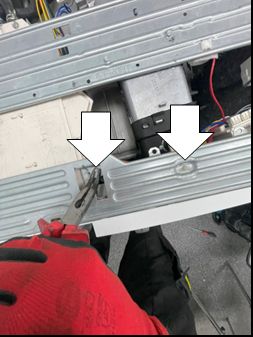

10. Ruuvaa auki viisi PH2-ruuvia ohjauspaneelin poikkitangosta ja kaksi 7 mm ruuvia ohjauspaneelin yläosasta.

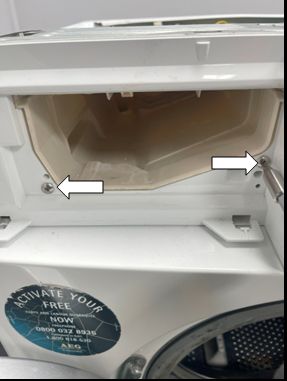

11. Avaa kaksi PH2-ruuvia pesuainelokerikon rungosta.

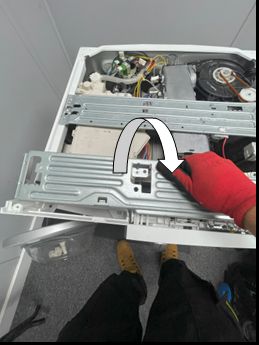

12. Vapauta kaapelipidike varovasti. Vedä ohjauspaneelia kohti sinua irrottaaksesi ohjauspaneelin.

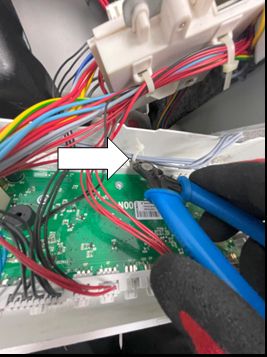

13. Vedä varovasti johtosarja ylös oven lukitusalueelta ja leikkaa nippuside, joka pitää johtosarjan kiinni ohjauspaneelissa. HUOM: Varmista, että nippuside korvataan asennuksen yhteydessä.

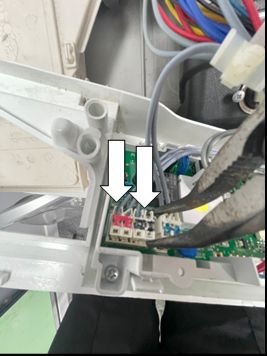

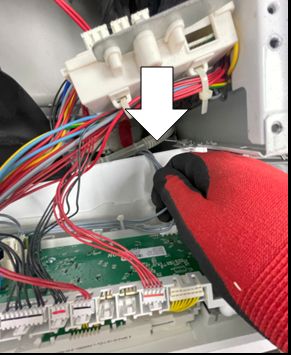

14. Irrota varovaisesti johdotusliittimet oven lukitusasemasta piirilevyltä. (Huom: Ota kuva johdotuksen asennosta/sijainnista ennen irrottamista) Varo vahingoittamasta liittimiä.

15. Kokoonpanon yhteydessä toista vaiheet käänteisessä järjestyksessä.
